Kit Simulador de Sensores Automotivo USA-004B

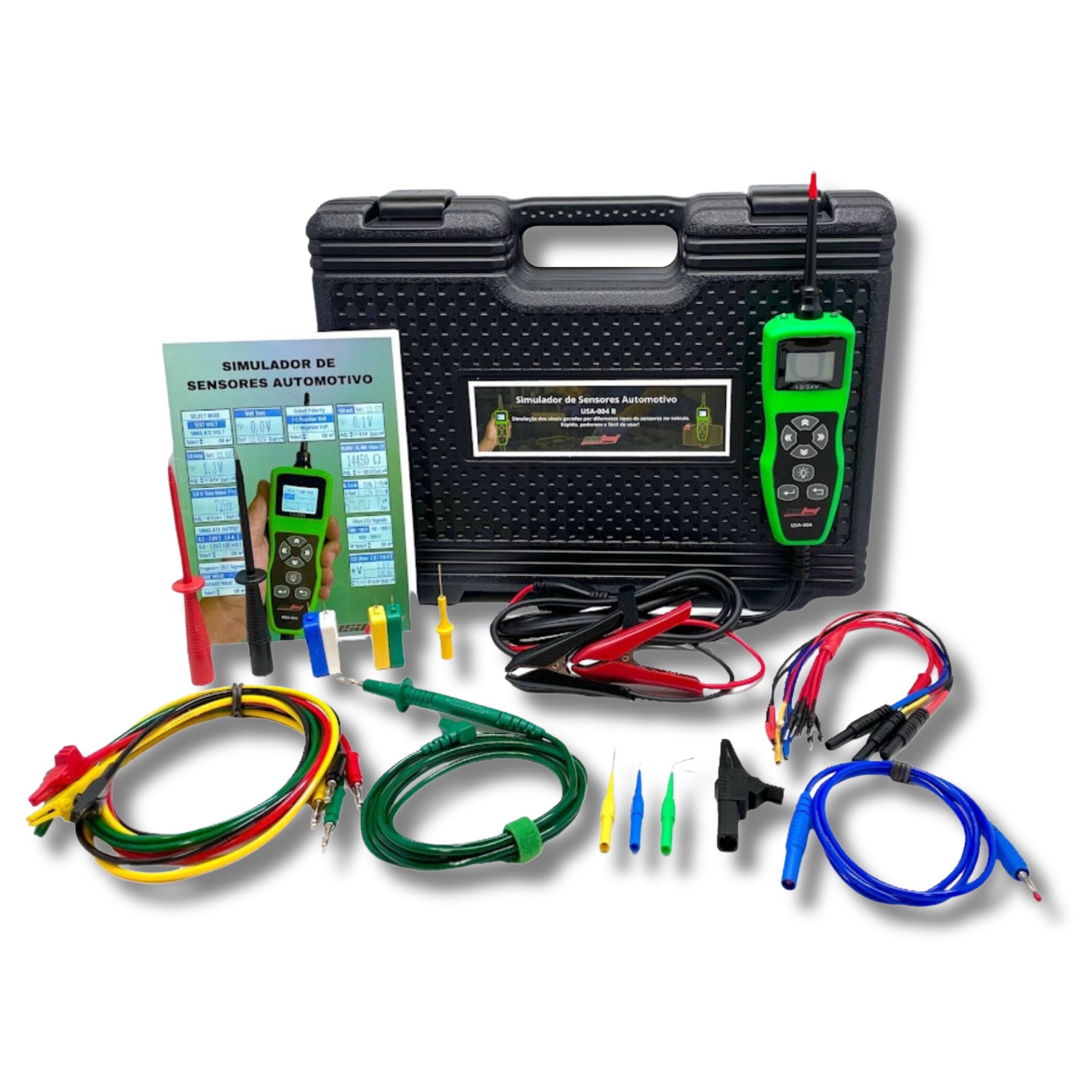

*KIT COMPLETO SIMULADOR DE SENSORES AUTOMOTIVO USA-004B
*REF: USATEST USA-004B

FABRICAÇÃO USATEST – BRASIL

*UM KIT COMBO PERSONALIZADO COM VÁRIOS ACESSÓRIOS, QUE JUNTOS COMPÕE UM SÓ EQUIPAMENTO, SENDO ESTES:

• Simulador de Sensores USA-004;
• Garras de conexão para ligar o equipamento na Bateria;
• Ponta para Medição;
• Pinça com cabo (Para acessar conectores e Plugues)
• Cabo extensor reforçado (Para acoplar as Pinças no USA-004);
• Kit com 04 Simuladores Para testar a bolsa do Air Bag, quando a mesma estiver apresentando falhas no veículo (Apenas para teste, não irá substituí-la);
• Agulhas com ângulos diferente, para acessar locais de difícil acesso (Plugues e Conectores);
• Garra de Plástico Reforçada com entrada Banana;
• Cabo Ponta de Prova Especial 2mts com Ponta de cobre Berílio (Podendo acoplar na ponta);
• Cabos de 1 metro (Coloridos) banana x jacaré;
  (ENVIAREMOS AS CORES CONFORME DISPONIBILIDADE EM ESTOQUE)

*DESCRIÇÃO DO PRODUTO:

• *O Simulador de Sensores USA-004 é usado principalmente para simulação dos sinais gerados por diferentes tipos de sensores no veículo.
  Pode ser usado para testar a maioria dos sensores automotivos, simulando o sinal de saída da ECU, permitindo diagnósticos mais precisos.

• *Através da simulação dos sinais de saída do sensor, a eficiência do ECM/ECU e do chicote elétrico pode ser estimada. Pode ser usado em todos os automóveis (sistemas de 12V/24V) e pode simular os sinais de saída dos sensores do veículo, como por exemplo: sensor de posição do virabrequim (CKP), sensor de posição do eixo de comando (CMP), sensor de ABS, sensor de velocidade da roda (WSS), sensor de temperatura do líquido de arrefecimento entre outros.

• *A USA-004 foi projetada de forma ergonômica o que proporciona um bom manuseio. O equipamento é equipado com luz LED para fornecer acesso a locais escuros de fios e conectores.

*FUNÇÕES DE TESTE:

• Resistência Simulada;
• Tensão Simulada de 0,2 a 7V em incrementos de 0,1;
• Onda senoidal simulada;
• Onda quadrada simulada;
• Sensores de coeficiente de temperatura simulados;
• Sequências simuladas de sensor de acelerador e pedal;
• Sensor de oxigênio: modo de teste e modo simulado.

*ESPECIFICAÇÕES TÉCNICAS:

• Tensão operacional.................................................... 9V a 30V máx.
• Visor… ..........................................................Tela LCD (128 x 64 pixels)
• Faixa de medição de tensão................................Precisão de até
• 70 Vcc ...............................................................+/-2% + 1 dígito

*TENSÕES SIMULADAS:

• 0,2 Volt ~ 7,0 Volt Faixa de saída:
• máx. Corrente de Saída.............................................3.0
• Resolução de Ajuste de Amperes…......................................V
• Precisão ................................................................+/- 2%

*0,0 Volt ~ 7,0 Volt Faixa de saída:

• máx. Corrente de Saída.............................................150mA
• Resolução de Ajuste………………………….……………………...0.1V
• Precisão…….……………………………………………+/- 2%

*ONDA SENOIDAL SIMULADA FIXA A 5,0 V SAÍDA:

• máx. Corrente de Saída.............................................Faixa
• de Ajuste de 150mA............................................. Resolução de
• Ajuste de 3Hz a 10K Hz..........................................Precisão de 1
• Hz… ..............................................................+/- 3%

*ONDAS QUADRADAS SIMULADAS:

• Tensões positivas (+):
• Faixa de saída: [0,0 V a + 7,0 V]
• máx. Corrente de Saída..............................................150mA
• Resolução de Ajuste…..........................................V
• Precisão .................................................................+/- 3%
• Faixa de saída: [+ 7,0 V a +12,0 V]
• máx. Corrente de Saída.............................................150mA
• Resolução de Ajuste…………………………….………………...0.5V
• Precisão…….………………………………………… +/- 3%
• Tensões negativas (-):
• Faixa de saída: [0,0 V a - 7,0 V]
• máx. Corrente de Saída.............................................150mA
• Resolução de Ajuste……………………….…………………….. - 0.1V
• Precisão…….…………………………………………. +/- 3%
• Faixa de saída: [- 7,0 V a -12,0 V]
• máx. Corrente de Saída ................................ 150mA
• Resolução de Ajuste………………………………………….…..- 0.5V
• Precisão…….………………………………………….+/- 3%
• Resolução de ajuste de 0,1Hz a 20K
• Hz.............................................1Hz

*CICLOS DE TRABALHO SIMULADOS FIXOS A 650 HZ SAÍDA:

• Tensões positivas (+):
• Faixa de saída: [0,0 V a + 12 V]
• máx. Corrente de Saída .................................. 150mA
• Resolução de Ajuste….................................... V
• Precisão…............................................... +/- 3%
• Tensões negativas (-):
• Faixa de saída: [0,0 V a - 12 V]
• máx. Corrente de Saída .................................. 150mA
• Resolução de Ajuste……………………………………………...... 1V
• Precisão………………………………………….....+/- 3%
• Ciclo de trabalho (%)
• Faixa de ajuste (ambas as polaridades)…..............1% a 100%
• Resolução de ajuste… ..............................1%

*RECURSOS DE SEGURANÇA INTEGRADOS:

• Proteção contra curto-circuito....................Auto-recuperação - fusível PTC de 3,0 Amps
• Proteção contra polaridade inversa..........................Sem energia na polaridade reversa
• Temperatura de Trabalho… .................. 0ºC (32 F) ~ 50ºC (122 F)
• Umidade de Trabalho… ........................ 10% ~ 80%
• Aprovações .........................................CE, ROHS

*GARANTIA DO PRODUTO:

• O produto possuí 06 Meses de garantia Pela Usatest Diagnóstico Automotivo.

*ITENS INCLUSOS:

• 1 Simulador de Sensores Automotivo Usa-004;
• 1 Garras de Conexão para ligar na bateria;
• 1 Ponta para medições (REMOVÍVEL);
• 1 Cabo Especial Reforçada PONTA BERÍLIO (Podendo acoplar na ponta) X Pino Banana MACHO;
• 2 Pinças Para acessar conectores e plugues;
• 1 Cabo Extensor Banana x Banana 1mt;
• 1 Garra Golfinho Para Testes Com entrada Banana;
• 1 Kit De agulhas três ângulos;
• 4 Simuladores de Bolsa de Air Bag;
• 4 Cabos de 1 metro (Coloridos) banana x jacaré;
• 1 Manual de utilização; (EM PORTUGUÊS);

1 Maleta Especial Para Guardar a Ferramenta.
