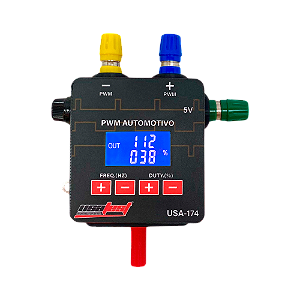

Gerador de Sinal PWM e Injetor de 5 Volts USA-164

*GERADOR DE SINAL PWM + INJETOR DE 5 VOLTS AUTOMOTIVO USA-164
*REF:USATEST USA-164

*DESCRIÇÃO DO PRODUTO:

• O Gerador de Sinal PWM permite ao usuário gerar o sinal PWM (Pulse with Modulation) através de configuração do sinal de frequência em Hertz e da duração do ciclo de trabalho (Duty Cycle) em percentual (%), para acionar diversos tipos de dispositivos que trabalham com esse tipo de sinal.

*CARACTERÍSTICAS FUNCIONAIS DO GERADOR PWM USA-164

• Controle de frequência de PWM de 01 a 150.000 Hertz
• Ciclo de trabalho do sinal PWM (Duty Cycle) podendo variar de 0 a 100%.
• Possui duas saídas simultâneas de sinal PWM, sendo um PWM (+) positivo e a outro PWM (-) negativo.
• Suporta até 15 amperes de carga elétrica nas saídas PWM.
• Trabalha com alimentação entre 5 e 30 volts.
• Possui uma saída auxiliar de 5 volts.
• Possui uma saída de comando (Pino C) para teste de alternador eletrônico.
• Possui um fusível de proteção para as saídas PWM e outro para saída auxiliar de 5 volts.

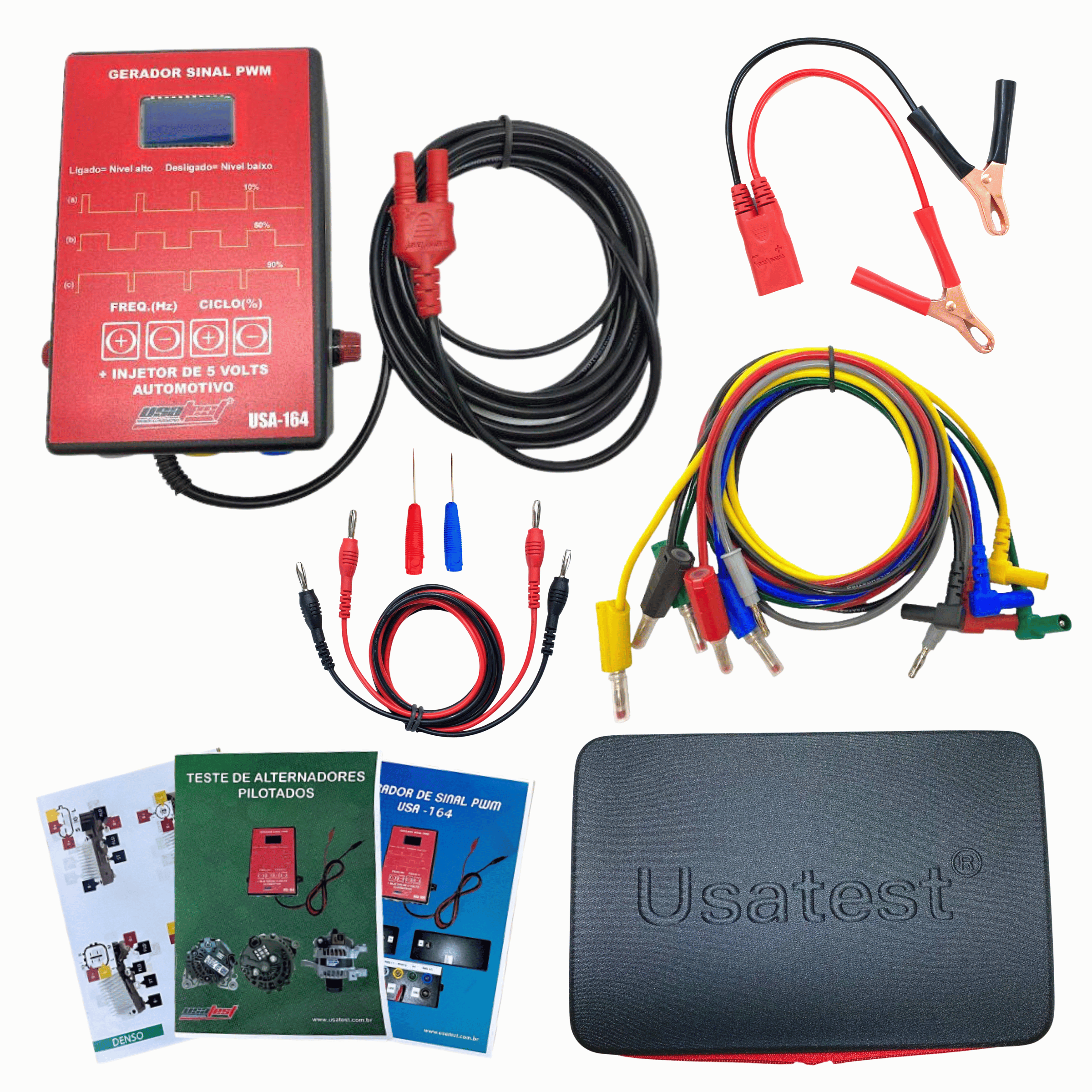

• Acompanha seis cabos auxiliares para conexão das saídas.

*DESCRIÇÃO DOS ITENS DO GERADOR PWM USA-164

• Garra vermelha: alimentação positiva
• Garra preta: alimentação negativa.
• Teclado (+): controle para aumentar o valor da frequência.
• Teclado (-): controle para diminuir o valor da frequência.
• Teclado (+): controle para aumentar o valor percentual do ciclo de trabalho (Duty Cycle) do sinal PWM.
• Teclado (-): controle para diminuir o valor percentual do ciclo de trabalho (Duty Cycle) do sinal PWM.
• Display: exibição dos parâmetros frequência em Hertz e ciclo de trabalho em %.
• Borne fêmea de saída Pino C para controle de teste de alternador eletrônico.
• Borne fêmea de saída auxiliar de 5 volts.
• Borne fêmea de saída do sinal PWM negativo.
• Borne fêmea de saída do sinal PWM positivo.
• Borne fêmea de saída tensão positiva (VCC).
• Borne fêmea de saída tensão negativa (GND).
• Comando de ativação da saída do Pino C, sinal de tensão negativa, para teste de alternador eletrônico.
• Porta fusível 15A: proteção dos circuitos de saídas PWM.
• Porta Fusível 3A: proteção do circuito de saída de 5v.

*INSTRUÇÕES DE OPERAÇÃO DO GERADOR PWM USA-164

• Conecte a garra vermelha (1) no polo positivo da fonte de alimentação.

• Conecte a garra preta (2) no polo negativo da fonte de alimentação.

• Selecione a frequência de trabalho desejada através do teclado (4) e (5). Vide exemplos de seleção no tópico 04 - Selecionando a Frequência.

• Selecione o ciclo de trabalho (Duty Cicle) em 0 % através do teclado (6) e (7).

• Para comandar sinal PWM positivo conecte cabo cinza na Saída PWM (11) ao polo positivo do dispositivo a ser acionado. Em seguida, conecte a saída negativa GND (13) no polo negativo do dispositivo, usando o cabo de conexão preto.

• Para comandar sinal PWM negativo conecte cabo cinza na Saída PWM (10) ao polo negativo do dispositivo a ser acionado. Em seguida, conecte a saída positiva VCC (12) no polo positivo do dispositivo, usando o cabo de conexão vermelho.

• Em ambos os casos, a fonte de alimentação deverá ser compatível em termos de tensão (volts) e corrente (amperes) com o dispositivo a ser atuado, dentro das limitações suportadas pelo Gerador de Sinal PWM. Vide item 3 - Especificações Técnicas.

• Selecione o ciclo de trabalho (Duty Cycle) através do teclado (5) e (6), variando de 0 % ate 100 % para atuar o dispositivo, de acordo com a sua necessidade.

• Utilize a saída auxiliar de 5 volts (9) quando precisar alimentar algum circuito auxiliar compatível com essa tensão, usando o cabo de conexão verde. Nunca ligue essa saída de 5 volts (9) em conjunto com os comando PWM (10) se o dispositivo a ser acionado tiver consumo acima de 3A. Poderá queimar o fusível de proteção (16) e até mesmo danificar o circuito interno da saída de 5 volts (9).

• Utilize a saída do Pino C (8) quando precisar comandar o circuito do alternador eletrônico, usando o cabo de conexão amarelo. Para atuar a saída do Pino C (8), pressione o comando do Pino C (14).

*OBSERVAÇÕES IMPORTANTES:

• Nunca utilize o Gerador de Sinal PWM fora das especificações descritas no item 03 - Especificações Técnicas, pois causará a danificação do mesmo.

• Sempre deixar o valor do ciclo de trabalho em 0% durante as conexões do Gerador de Sinal PWM com os dispositivos a serem atuados.

• Nunca conecte a saída do Pino C em qualquer fonte de alimentação positiva externa ou mesmo na saída VCC (12), pois provocará a queima do fusível de proteção (15) ou até mesmo a danificação interna do Gerador PWM

*SELECIONANDO A FREQUÊNCIA NO GERADOR PWM USA-164

• A frequência de saída sinal PWM pode ser ajustada de 01 a 150.000 Hertz. Para selecionar a frequência, utilize as teclas (3) para aumentar ou (4) para diminuir. Observe abaixo as faixas de frequência do sinal PWM:

• Veja que as faixas de frequência são demarcadas com pontos (.) no display (7). Durante o ajuste da frequência aparecerá o indicador (SET) no canto inferior do display (7). Enquanto este indicador estiver ativo, a frequência do PWM que estava selecionada anteriormente ficará inalterada até que seja terminado o ajuste. O indicador (OUT) aparecerá no canto superior do display (7), indicando que a nova frequência de PWM está ativa.

*SELECIONANDO O CICLO DE TRABALHO PWM NO GERADOR PWM USA-164

• O ciclo de trabalho do sinal PWM, também conhecido pelo termo DUTY CICLE, pode ser ajustada de 0 a 100 %. Para selecionar a frequência, utilize as teclas (5) para aumentar ou (6) para diminuir. Observe abaixo as faixas de ciclo de trabalho do sinal PWM:


• Durante o ajuste do ciclo de trabalho do sinal PWM aparecerá o indicador (SET) no canto inferior do display (7). Enquanto este indicador estiver ativo, ciclo de trabalho do sinal PWM que estava selecionada anteriormente ficará inalterada até que seja terminado o ajuste. O indicador (OUT) aparecerá no canto superior do display (7), indicando que o novo ciclo de trabalho do sinal PWM está ativo.

*ESPECIFICAÇÕES TÉCNICAS DO GERADOR PWM USA-164

• Frequência de saída sinal PWM: de 01 a 150.000 Hertz
• Tensão de alimentação de funcionamento: de 05 a 30 volts.
• Tensão de saída positiva do sinal VCC: Mesma da tensão de alimentação de funcionamento.
• Total de carga máxima suportada pelas duas saídas de sinal PWM: 15 amperes.
• Total de carga máxima suportada pela saída de 5 volts: 3 amperes.
• Ciclo de trabalho do sinal PWM: de 0 a 100%

*GARANTIA DO PRODUTO:

• O produto possui garantia de 06 Meses Pela USATEST DIAGNÓSTICO AUTOMOTIVO,

NÃO SERÃO CONTEMPLADOS COM GARANTIA OS SEGUINTES CASOS:

• Desgaste no acabamento, partes e/ou peças danificadas por uso intenso ou exposição a condições adversas e não-previstas (intempérie, umidade, maresia, frio e calor intensos).

• Danos causados por mau uso ou uso diferente daquele proposto para o produto.

• Utilizar o produto fora das condições previstas, descritas no item 03 – Especificações Técnicas

• Violação dos lacres de garantia.

• Danos causados por tentativa de violação ou alterações realizadas no produto.

*INCLUSO BRINDE:

• 1 Cabo de Multímetro HIKARI HK-4
  Tam: 1 Metro
• Tensão de Isolamento: 1000V AC/DC
• Corrente Nominal: 10ª
