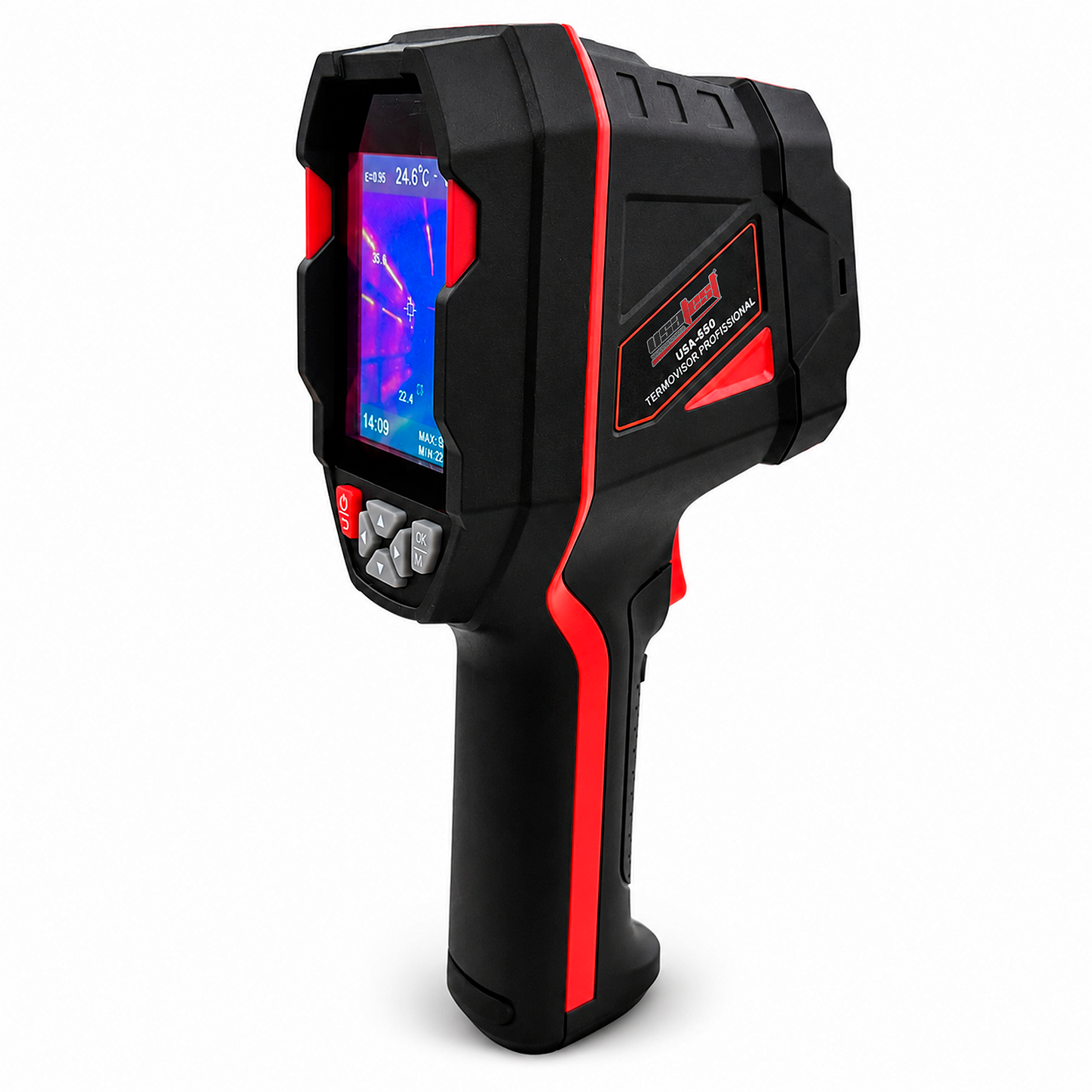

CÂMERA TERMOGRÁFICA INFRAVERMELHA AUTOMOTIVA
*REF: USATEST USA-550.

A Câmera Termográfica Infravermelha Automotiva USA-550 é um equipamento profissional desenvolvido para facilitar a identificação de variações de temperatura e pontos de aquecimento em sistemas automotivos.

Utilizando tecnologia de imagem térmica infravermelha de alta sensibilidade, a USA-550 permite visualizar a distribuição de temperatura de componentes sem a necessidade de contato físico, tornando o diagnóstico mais rápido, seguro e preciso.

Com resolução térmica de 96 × 96 pixels, faixa de medição de -20 °C a 550 °C, tela colorida de 2,8 polegadas e diferentes paletas de cores, o equipamento possibilita identificar rapidamente pontos de superaquecimento e diferenças de temperatura em motores, sistemas de freio, componentes elétricos e outras aplicações.

Seu design portátil e ergonômico facilita o uso durante inspeções e diagnósticos, sendo uma excelente ferramenta para oficinas mecânicas, autoelétricas e profissionais de manutenção automotiva.

PRINCIPAIS DIFERENCIAIS:

• Imagem térmica infravermelha de alta sensibilidade
• Resolução térmica de 96 × 96 pixels
• Ampla faixa de medição: -20 °C a 550 °C
• Medição de temperatura sem contato

• Resposta rápida com captura em tempo real

• Tela de 2,8 polegadas

• Fusão entre imagem visível e infravermelha

• Diferentes níveis de fusão da imagem: 0%, 25%, 50%, 75% e 100%

• 4 paletas de cores para visualização térmica

• Identificação dos pontos de temperatura máxima, mínima e central

• Compensação de distância de 0,5 m, 1 m, 2 m e 3 m

• Bateria interna de íon-lítio de 2000 mAh

• Até 5 horas de operação

• Memória interna através de cartão TF de 8 GB

• Armazenamento de imagens em JPG e vídeos em MP4

• Interface USB Tipo-C para carregamento e transferência de dados


DIAGNÓSTICO TÉRMICO SEM CONTATO:

A USA-550 permite medir a temperatura de componentes sem a necessidade de encostar fisicamente no objeto.

Essa característica facilita a inspeção de componentes que estejam aquecidos, em movimento ou em locais de difícil acesso, permitindo identificar rapidamente diferenças de temperatura que podem indicar uma possível falha.

A faixa de medição de -20 °C a 550 °C permite trabalhar tanto com componentes de baixa temperatura quanto com sistemas submetidos a altas temperaturas.

IDENTIFIQUE PONTOS DE SUPERAQUECIMENTO:

A câmera termográfica permite visualizar a distribuição de calor dos componentes e identificar regiões com temperaturas diferentes do restante do sistema.

Na manutenção automotiva, pode ser utilizada para auxiliar na inspeção de:

• Motores
• Sistemas de freio
• Componentes elétricos
• Conexões e circuitos
• Componentes que apresentem aquecimento anormal
• Sistemas e componentes durante processos de manutenção

O manual destaca especificamente a inspeção automotiva de temperaturas do motor e do sistema de freios como uma das aplicações do equipamento.

IMAGEM TÉRMICA + IMAGEM REAL:

A USA-550 possui recurso de fusão entre luz natural e infravermelho, permitindo combinar a imagem convencional com a informação térmica.

O nível de fusão pode ser ajustado entre:

• 0%
• 25%
• 50%
• 75%
• 100%

Esse recurso facilita a identificação visual do componente que está apresentando alteração de temperatura.

DIFERENTES PALETAS DE CORES:

Para facilitar a interpretação da imagem térmica, a USA-550 oferece quatro opções de paleta:

• Branco Quente
• Preto Quente
• Vermelho Ferro
• Alto Contraste

A possibilidade de alternar entre diferentes paletas permite escolher a visualização mais adequada para cada tipo de inspeção.

MONITORAMENTO DA TEMPERATURA:

A USA-550 permite visualizar os pontos de temperatura máxima, mínima e central diretamente na tela.

A faixa de medição pode ser configurada entre:

Automática: ajuste automático da faixa

Baixa: -20 °C a 150 °C

Alta: 150 °C a 550 °C

Além disso, o equipamento possui compensação de distância configurável em 0,5 m, 1 m, 2 m ou 3 m, auxiliando na calibração das medições.

PORTÁTIL E FÁCIL DE UTILIZAR:

Com apenas 260 g e dimensões de 70 × 80 × 200 mm, a USA-550 possui formato compacto e empunhadura ergonômica, facilitando o transporte e a utilização durante inspeções.

Sua interface foi desenvolvida para ser simples e intuitiva, permitindo que o equipamento seja utilizado tanto por profissionais quanto por usuários que não possuem experiência avançada com câmeras termográficas.

ARMAZENAMENTO DE FOTOS E VÍDEOS:

A USA-550 possui armazenamento através de cartão TF de 8 GB, permitindo registrar os resultados das inspeções.

As imagens são armazenadas no formato JPG, enquanto os vídeos são gravados em MP4.

A conexão USB Tipo-C permite realizar o carregamento do equipamento e também a transferência dos dados armazenados.

APLICAÇÕES:

Indicada para inspeção e diagnóstico de:

• Motores automotivos
• Sistemas de freio
• Componentes elétricos
• Sistemas automotivos em geral
• Equipamentos elétricos
• Sistemas industriais
• Equipamentos que apresentem aquecimento anormal

Ideal para:

• Oficinas mecânicas
• Autoelétricas
• Centros automotivos
• Técnicos em diagnóstico automotivo
• Profissionais de manutenção
• Inspeções preventivas e corretivas

ESPECIFICAÇÕES TÉCNICAS:

• Modelo: USA-550
• Tipo: Câmera Termográfica / Imageador Térmico Infravermelho
• Resolução térmica: 96 × 96 pixels
• Faixa espectral: 8 ~ 14 μm
• Taxa de quadros: 25 Hz
• NETD: 40 mK @ 25 °C
• Campo de visão (FOV): 50° × 37,2°
• Faixa de temperatura: -20 °C a 550 °C
• Faixa baixa: -20 °C a +150 °C
• Faixa alta: +150 °C a +550 °C
• Precisão: ±2 °C ou ±2% da leitura, o que for maior
• Paletas de cores: Branco Quente, Preto Quente, Alto Contraste e Vermelho Ferro
• Pontos de temperatura: Máximo, mínimo e central
• Compensação de distância: 0,5 m / 1 m / 2 m / 3 m
• Tela: 2,8 polegadas
• Bateria: Íon-lítio 2000 mAh
• Autonomia: Até 5 horas
• Interface: USB Tipo-C
• Armazenamento: Cartão TF 8 GB
• Formato das imagens: JPG
• Formato dos vídeos: MP4
• Temperatura de operação: -10 °C a +60 °C
• Temperatura de armazenamento: -40 °C a +85 °C
• Dimensões: 70 × 80 × 200 mm
• Peso: 260 g

CONTEÚDO DA EMBALAGEM:

O manual disponibilizado não apresenta uma relação completa e inequívoca de todos os itens que acompanham o equipamento. Por isso, não incluí acessórios que não estejam confirmados no documento.

Equipamento: 1 Câmera Termográfica Infravermelha USA-550
Armazenamento: Cartão TF 8 GB
Manual: 1 Manual de instruções
