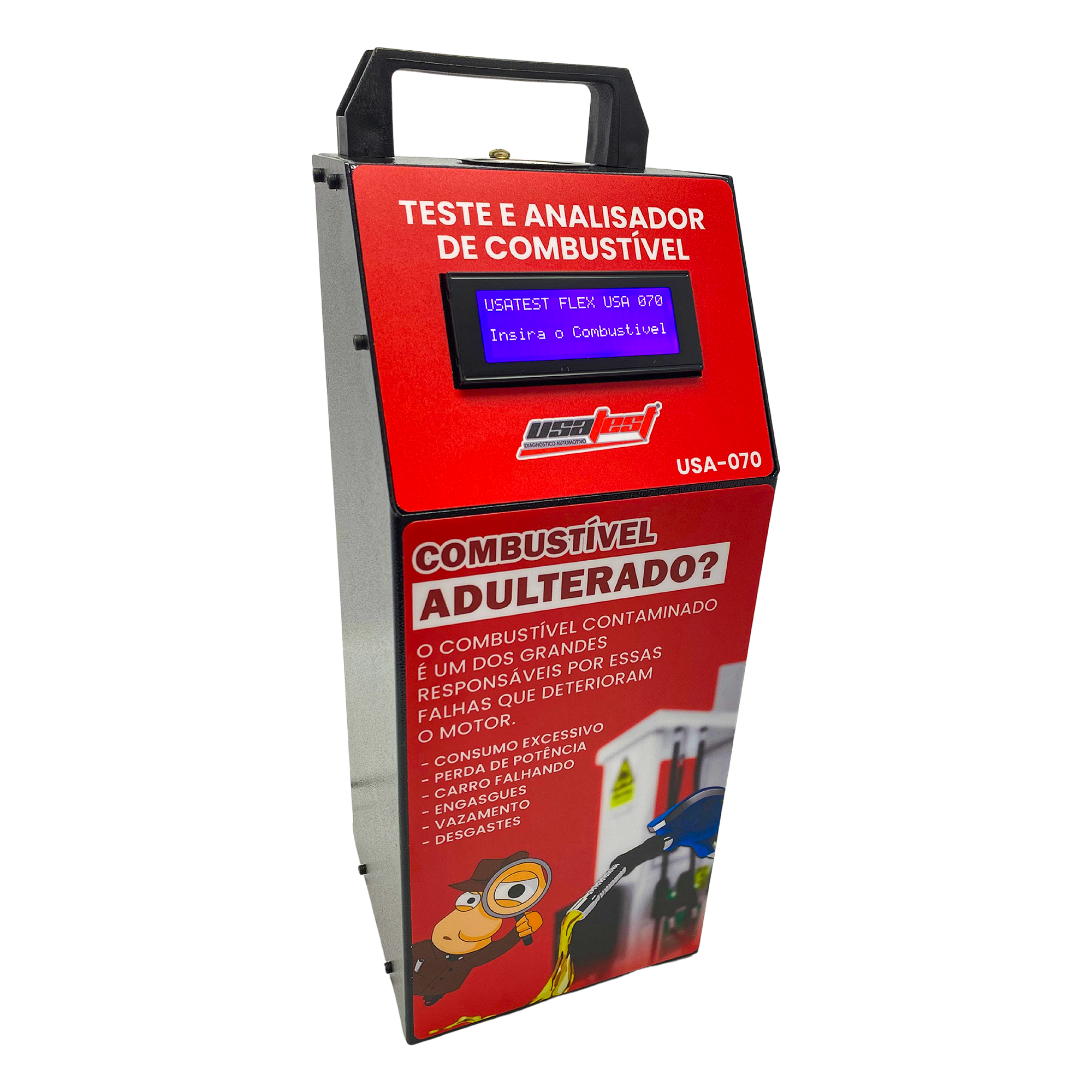

Analisador de Combustível Flex USA-070

*ANALISADOR DE COMBUSTÍVEL FLEX DE BANCADA
*REF: USATEST USA-070

*DESCRIÇÃO:

• O Analisador de Combustível Flex, é um equipamento eletrônico que analisa, de forma instantânea, as características de combustível automotivo, gasolina e/ou etanol, utilizado em motores à combustão, também conhecido como motores ciclo Otto. Através de um sensor especial interno, ele identifica a composição percentual de etanol presente no combustível e possibilita a obtenção de informações, tais como, os percentuais de volume de etanol e gasolina presentes, a relação Ar/Combustível (A/F - Air Fuel). Além disso, permite o monitoramento de eventuais anormalidades no combustível analisado. Todas essas informações são exibidas pelo equipamento no seu visor frontal e também através de um aplicativo USATEST FLEX, disponível para uso em dispositivos móveis (Android), TABLET ou telefone celular. Através do uso deste aplicativo o usuário pode monitorar, em tempo real, todos dados lidos pelo equipamento, armazená-los e emitir relatório de todas as informações exibidas.

*DESCRIÇÃO DAS INFORMAÇÕES EXIBIDAS PELO ANALISADOR:

• Veremos nesse item todas as informações que são exibidas pelo Analisador de Combustível Flex. Porem precisamos conhecer algumas informações sobre os combustíveis, Etanol e Gasolina para entendermos as informações exibidas. Atualmente, por determinação da ANP (Agência Nacional do Petróleo), é obrigatório o adicionamento 27% de etanol, do tipo anidro (sem composição de água) à gasolina comercializada em território nacional. Esse parâmetro é comumente chamado de Teor de Etanol adicionado à gasolina. Em países vizinhos, essa proporção percentual sofre alteração, de acordo com a legislação de cada país. Já o combustível Etanol (conhecido também como Etanol hidratado ou Álcool combustível hidratado) possui em sua composição em torno de 4 a 5% de água, derivado do seu processo natural de fabricação. Portanto, o etanol hidratado hoje comercializado nos postos de abastecimento tem um índice em torno de 95% a 96% de etanol total. O Analisado de Combustível Flex está calibrado para aceitar o índice de até 98% de etanol total como limite máximo.

*PERCENTUAL DE ETANOL NO COMBUSTÍVEL:

• O Percentual de Etanol no Combustível é o principal parâmetro avaliado pelo Analisador de Combustível Flex e é a partir dele que os demais parâmetros serão fornecidos ao usuário. Através de um sofisticado sensor (aqui denominado Sensor Etanol) presente no Analisador de Combustível Flex é possível determinar, com grande precisão, o percentual de Etanol da composição do combustível analisado, seja ele etanol, gasolina pura ou com adição de etanol ou qualquer proporção de ambos. Esse parâmetro lido pelo Sensor Etanol varia de dependendo da concentração de Etanol presente no combustível. Através desse parâmetro, o Analisador de Combustível Flex consegue calcular a relação A/F (Air Fuel) Este parâmetro é exibido tanto no Visor Frontal do Analisador de Combustível Flex, como também, no aplicativo USATEST FLEX.

*TEOR DE ETANOL ADICIONADO À GASOLINA:

• O Teor de Etanol Adicionado na Gasolina é um parâmetro que está diretamente relacionado com o tipo de gasolina utilizada. Aqui nos referimos, conforme descrito no início desse tópico, a adição obrigatória de etanol do tipo anidro à gasolina ou Teor de etanol adicionado à gasolina, exigida pela legislação brasileira. Esse parâmetro deverá ser configurado no Analisador de Combustível Flex através do aplicativo USATEST FLEX, na opção de Configuração, como veremos mais à frente. Este parâmetro será exibido no Visor Frontal do Analisador de Combustível Flex.

*RELAÇÃO AR/COMBUSTÍVEL A/F (AIR FUEL):

• Quimicamente, a reação da combustão de um combustível de forma completa ocorre com as quantidades ideais de ar e de combustível, a essa quantidade ideal, damos o nome de Mistura Estequiométrica. A relação A/F representa numericamente essa proporção da mistura estequiométrica, parâmetro esse que é muito presente nos equipamentos utilizados para leitura nos sistemas de injeção eletrônica dos veículos ciclo Otto. Vejamos a seguir, abaixo, alguns exemplos de relação A/F:

*COMBUSTÍVEL:

• Gasolina Comum Brasileira: 13,2
• Gasolina De Aviação: 14,7
• Diesel: 14,5
• Metanol: 6,47
• Etanol: 9
• Querosene: 14,5
• Nitrometano: 2

• Observe principalmente, que a gasolina utilizada no Brasil, com aproximadamente 27% de etanol anidro, tem uma relação A/F de 13.2. Já gasolina de aviação, sem adição de etanol anidro, tem uma relação A/F de 14.7. Por último, o etanol hidratado, tem uma relação A/F de 9. O Analisador de Combustível Flex calcula esse parâmetro, com grande precisão para o usuário, em função da mistura de combustível lido, essa informação é muito relevante para o reparador automotivo em eventuais necessidades de diagnósticos e na comparação com leituras de outros equipamentos, comumente denominados como SCANNERS. Este parâmetro é exibido no Analisador de Combustível Flex e no aplicativo.

*VOLUME PERCENTUAL DE ETANOL NO COMBUSTÍVEL:

• O Volume Percentual de Etanol no Combustível é um parâmetro calculado pelo Analisador de Combustível Flex. O cálculo percentual estimado desse parâmetro leva em consideração o quanto de gasolina abastecida no tanque do veículo de fato existe na mistura analisada. Leva-se em conta nesse cálculo, o parâmetro o Teor de Etanol adicionado à gasolina, configurado no tópico 2.2 (Conforme o Manual de instrução). Este parâmetro é exibido no Analisador de Combustível Flex e no aplicativo.

*VOLUME PERCENTUAL DE GASOLINA NO COMBUSTÍVEL:

• O Volume Percentual de Gasolina no Combustível é também um parâmetro calculado pelo o Analisador de Combustível Flex. É calculado pela diferença percentual entre 100% e o valor do Volume Percentual de Gasolina no Combustível, referido no tópico 2.4 (Conforme o Manual de instrução). Este parâmetro é exibido no Analisador de Combustível Flex e no aplicativo.

*MENSAGENS EXIBIDAS PELO ANALISADOR DE COMBUSTÍVEL FLEX:

*Descreveremos as mensagens de alerta emitidos pelo equipamento Analisador de Combustível Flex e pelo aplicativo. Vejamos:

• “Erro Sensor Flex”: Esse alerta acontece se por algum motivo Analisador de Combustível Flex não estiver recebendo informações do Sensor Etanol. Isso poderá caracterizar um defeito interno ao equipamento. Nesse caso, o mesmo deverá ser encaminhado para o nosso atendimento, veja no tópico 6. (Conforme o Manual de instrução) Garantia;

• “Sensor Sem Comb.”: Esse alerta acontece se por algum motivo Analisador de Combustível Flex não estiver recebendo combustível no Sensor Etanol;

• “Erro! Bloqueado”: Esse alerta acontece se o Analisador de Combustível Flex sofrer algum dano em seu software interno. Nesse caso, o mesmo deverá ser encaminhado para o nosso atendimento, veja no tópico 6 (Conforme o Manual de instrução). Garantia;

• “Combust. Adulterado / Teor Etn Baixo”: Esse alerta acontece se o parâmetro % de Etanol Total for menor que o parâmetro Teor de Etanol Adicionado à Gasolina. Nesse caso, recomenda-se uma avaliação mais aprofundada do combustível utilizado. Verifique se o parâmetro Teor de Etanol Adicionado à Gasolina está corretamente configurado para o padrão de combustível local. Faça a substituição total do combustível utilizado no veículo, em caso de dúvida;

• “Combust. Adulterado / Etanol Acima Max”: Esse alerta acontece se o parâmetro % de Etanol Total ultrapassar o valor de 98%. Nesse caso, recomenda-se uma avaliação mais aprofundada do combustível utilizado. Faça a substituição total do combustível utilizado no veículo, em caso de dúvida;

• “Sem Conexão Bluetooth”: Esse alerta acontece quando o aplicativo USATEST não está conectado, via BLUETOOTH, com o Analisador de Combustível Flex Nesse caso, execute as etapas descritas nos tópicos 3.2 e 3.5 (Conforme o Manual de instrução);

• “Erro Conexão Bluetooth”: Esse alerta acontece se o aplicativo USATEST FLEX perder a conexão, via BLUETOOTH, com o Analisador de Combustível Flex. Nesse caso, execute as etapas descritas no tópico 3.5. (Conforme o Manual de instrução).

*ESPECIFICAÇÕES TÉCNICAS:

• Tensão de Alimentação: 12 volts;
• Fusível de Proteção Plug Auxiliar: 3 amperes;
• Combustíveis Permitidos no Uso: Etanol e Gasolina;
• Faixa Percentual de Leitura de Etanol: 0 % a 98 %;
• Plataforma Compatível do Aplicativo: Android (versão 8 ou superior);
• Alcance da Comunicação por Bluetooth: Máximo 20 metros;
• Máximo de Registros Armazenados: 30 registros.

* O aparelho é homologado?

• Para o fim que ele se destina ele não precisa de homologação, pois não trata-se de aparelho descrito em portaria com obrigatoriedade, foi desenvolvido para o uso interno nas oficinas para um teste rápido sobre a qualidade do combustível.

* O teste de combustível utilizando o aparelho tem validade jurídica?

• Nenhum teste de combustível tem validade jurídica se não for realizado por um laboratório com acreditação.

>>>Este aparelho tem por finalidade o controle interno de qualidade da gasolina (teor de álcool etílico anidro combustível). Qualquer análise oficial requer a utilização das normas oficiais: ABNT NBR 13992.

*ITENS INCLUSOS:

• 1 - Analisador De Comsbustível Flex;
• 1 - Fonte De Alimentação;
• 2 - Medidores;
• 1 - Manual De Instruções Em Português.

*GARANTIA DO PRODUTO:

• O produto possuí 6 meses de garantia pela USATEST Diagnóstico e Equipamentos Automotivos.
